Čo by ste mali vedieť o sedadlách pre stavebné stroje?

Sedadlo obsluhy v ťažkých strojoch nie je komfortným doplnkom. Ide o súčasť kritickú z hľadiska bezpečnosti a ovplyvňujúcu produktivitu, ktorá priamo ovplyvňuje zdravie operátora, presnosť ovládania stroja a dlhodobé udržanie pracovnej sily. Sedadlá stavebného vybavenia musí pohlcovať nepretržité vibrácie pôsobiace na celé telo, podporovať predĺžené trvanie smeny a prežiť drsné vonkajšie prostredie – to všetko pri splnení medzinárodných ergonomických a bezpečnostných noriem. Pre manažérov obstarávania, prevádzkovateľov vozových parkov a OEM dodávateľov je jasné pochopenie techniky sedadiel nevyhnutné na prijímanie obhajiteľných rozhodnutí o výbere zdrojov.

Prečo záleží na konštrukcii Seatu pri ťažkých zariadeniach

Operátori rýpadiel, kolesových nakladačov, buldozérov a motorových zrovnávačov zvyčajne sedia 8 až 12 hodín za zmenu. Počas tejto doby sú vystavené celotelovým vibráciám (WBV) prenášaným cez podvozok a sedadlo. Predĺžená expozícia WBV je priamo spojená s poruchami bedrovej chrbtice, únavou a skráteným reakčným časom. Technická kvalita sedadlá stavebných strojov určuje, koľko vibrácií zasiahne telo operátora a ako efektívne sedadlo kompenzuje posturálne napätie.

Vystavenie vibráciám a normy ISO 2631

ISO 2631-1 definuje metódu merania a hodnotenia vystavenia človeka vibráciám pôsobiacim na celé telo. Norma stanovuje zóny varovania pre zdravotné usmernenia začínajúce pri dennej hodnote vystavenia vibráciám A(8) 0,5 m/s2. Európska smernica 2002/44/ES stanovuje akčnú hodnotu 0,5 m/s2 a limitnú hodnotu expozície 1,15 m/s2 pre 8-hodinový pracovný deň. Prenos vibrácií sedadla je kvantifikovaný hodnotou jeho efektívnej amplitúdy prenosu (SEAT). Hodnota SEAT pod 1,0 znamená, že sedadlo tlmí vibrácie v porovnaní so vstupom podlahy. Vysokokvalitné odpružené sedadlá pre ťažké stroje zvyčajne dosahujú hodnoty SEAT medzi 0,6 a 0,85 vo frekvenčnom rozsahu 1–10 Hz, ktorý je najdôležitejší pre zaťaženie chrbtice.

Hlavné komponenty sedadiel stavebných strojov

A plne špecifikované sedadlo stavebných strojov integruje viacero funkčných subsystémov. Každý subsystém prispieva k ochrane operátora, nastaviteľnosti a životnosti. Medzi hlavné zložky patria:

• Závesný mechanizmus: Primárny systém izolácie vibrácií. Mechanické nožnicové, vzduchové alebo hybridné systémy izolujú panvu sedadla od vibrácií na úrovni podlahy. Dĺžka zdvihu sa zvyčajne pohybuje od 80 mm do 120 mm.
• Pena sedadla a operadla: Polyuretánová pena s vysokou hustotou (hustota 45–60 kg/m3) poskytuje počiatočný komfort a rozloženie tlaku. Stupeň peny určuje dlhodobú odolnosť proti únave.
• Materiál krytu: Vinylové, látkové alebo kožené poťahy sa vyberajú na základe klimatických, hygienických požiadaviek a odolnosti voči oderu. Vinyl je štandardom pre vonkajšie a vlhké prostredie.
• Predozadné nastavenie posuvu: Umožňuje operátorovi optimalizovať dosah ovládacích prvkov. Štandardný rozsah zdvihu je 150 mm až 200 mm s krokom blokovania 25 mm.
• Výškové nastavenie: Mechanické alebo pneumatické nastavenie výšky vyhovuje operátorom rôznej postavy. Typický rozsah je 60 mm až 100 mm vertikálneho zdvihu.
• Bedrová opierka: Nastaviteľné bedrové systémy, či už mechanické alebo pneumatické, udržujú prirodzenú lordotickú krivku driekovej chrbtice počas predĺženej prevádzky.
• Podrúčky: Pevné, sklopné alebo nastaviteľné lakťové opierky znižujú zaťaženie ramien a krku počas ovládania. Nastaviteľnosť výšky a uhla lakťovej opierky je v kabínach rýpadiel kritická.
• Bezpečnostný pás a montážna doska: Integrovaný navíjací brušný pás alebo 3-bodový bezpečnostný pás spĺňa ISO 6683 a požiadavky na kabínu ROPS/FOPS pre systémy ochrany pri prevrátení.

Porovnanie typov závesných systémov

Systém odpruženia je najkritickejším komponentom na každom sedadle ťažkej výbavy. Rôzne technológie zavesenia ponúkajú výrazné kompromisy medzi cenou, nastaviteľnosťou, rozsahom izolácie vibrácií a požiadavkami na údržbu. Nasledujúca tabuľka porovnáva tri hlavné typy zavesenia používané v Sedadlá stavebných strojov so systémom odpruženia konfigurácie.

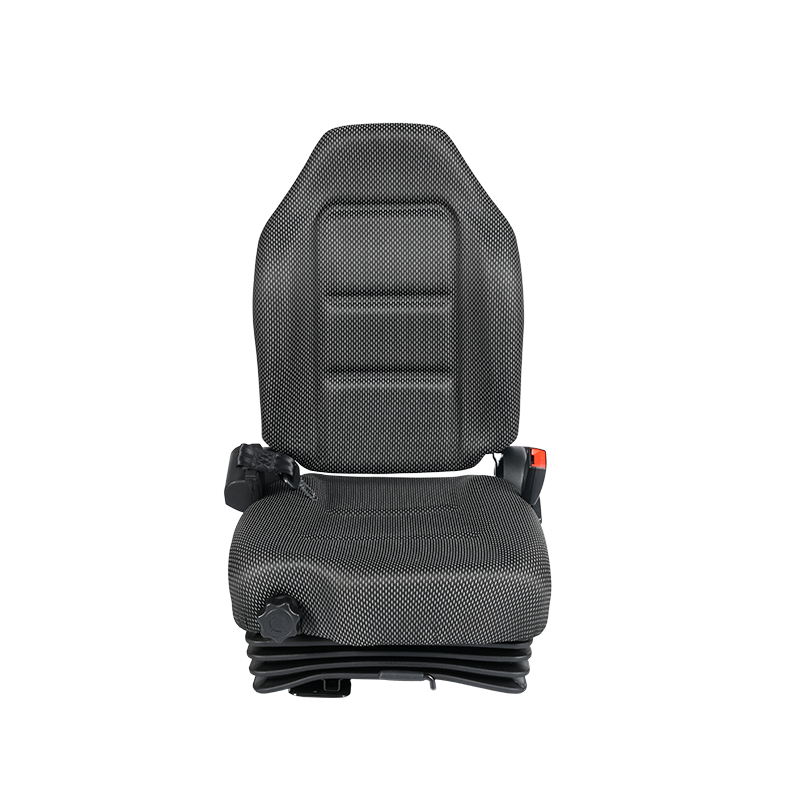

Sedadlá stavebného vybavenia so systémom odpruženia

Ergonomický dizajn pre výkon operátora

Ergonomické inžinierstvo sedadiel pre ťažké zariadenia presahuje rozsahy nastaviteľnosti. Zaoberá sa interakciou medzi geometriou tela operátora, rozmiestnením ovládania konkrétneho stroja a posturálnymi požiadavkami pracovnej úlohy. Zlý ergonomický dizajn vedie k muskuloskeletálnym poruchám, únave operátora a zníženému vnímaniu situácie – to všetko zvyšuje riziko nehody.

Ergonomické sedadlá stavebných strojov pre rýpadlá

Ergonomické sedadlá stavebných strojov pre bagre majú špecifické konštrukčné požiadavky, ktoré sa líšia od sedadiel kolesového nakladača alebo buldozéra. Operátori rýpadla často otáčajú hornou časťou tela a musia dosiahnuť pákové ovládače namontované na nastaviteľných konzolách pripevnených ku konštrukcii sedadla. To znamená, že sedadlo musí fungovať ako ovládacia platforma, nielen ako plocha na sedenie. Medzi kľúčové ergonomické parametre sedenia rýpadla patria:

• Uhol sklonu sedadla: Mierny predklon o 3 až 5 stupňov znižuje uhol ohybu bedra a znižuje kompresiu bedrovej oblasti počas rotácie hornej časti tela.
• Kompatibilita konzoly namontovanej na lakťovej opierke: Konštrukcia sedadla musí poskytovať štandardizované montážne body pre konzoly joysticku, zvyčajne s použitím 4-dierových skrutiek DIN alebo ISO.
• Rozsah sklonu operadla: Minimálny rozsah sklonu 15 až 25 stupňov od zvislej polohy umožňuje operátorom upraviť polohu počas prestávok bez toho, aby museli opustiť kabínu.
• Bočná opora stehien: Tvarované bočné podpery sedacej časti znižujú kĺzanie počas cyklov otáčania stroja a zlepšujú stabilitu operátora.

Nastavenie hmotnosti sedadiel stavebného vybavenia: Ako to funguje

Nastavenie hmotnosti je nevyhnutné, pretože systémy odpruženia sú vyladené tak, aby fungovali v rámci definovaného rozsahu zaťaženia. Prevádzka sedadla mimo určeného hmotnostného rozsahu znižuje účinnosť izolácie a zvyšuje prenos vibrácií. Väčšina sedadiel pre ťažké zariadenia je určená pre operátorov s hmotnosťou od 50 kg do 130 kg, pričom nastavenie odpruženia je nastaviteľné tak, aby sa optimalizovala izolácia pre skutočnú hmotnosť operátora.

Mechanické vs. nastavenie hmotnosti vzduchu

Nastavenie hmotnosti sedadla stavebného vybavenia systémy spadajú do dvoch základných kategórií. Mechanické systémy používajú otočný gombík alebo páku na predpnutie vinutej pružiny. Vzduchové systémy používajú tlakový mechúr nastavený pomocou ventilu. Nižšie uvedená tabuľka porovnáva obe metódy v rámci kritérií, ktoré sú najdôležitejšie pre rozhodnutia o obstarávaní vozového parku.

Materiály a odolnosť

Výber materiálu komponentov sedadla priamo určuje životnosť v poľných podmienkach. Prostredie staveniska vystavuje pracovníkov UV žiareniu, bahnu, hydraulickej kvapaline, dažďu a extrémnym teplotám v rozsahu od mínus 30 do plus 70 stupňov Celzia v scenároch globálneho nasadenia.

Vodotesné sedadlá stavebného vybavenia na vonkajšie použitie

Vodotesné sedadlá stavebných strojov pre vonkajšie použitie vyžadujú kombináciu utesnených poťahových materiálov, komponentov rámu odolných voči korózii a geometrie sedacej časti navrhnutej na odvodnenie. Nasledujúce materiálové špecifikácie definujú odolné sedadlo vhodné do exteriéru:

• Materiál krytu: Vinyl potiahnutý PVC s minimálnou hrúbkou 0,8 mm a odolnosťou proti oderu Martindale minimálne 50 000 cyklov. UV stabilizátory zabraňujú praskaniu povrchu po dlhšom vystavení slnku.
• Penové jadro: Polyuretánová pena s uzavretými bunkami v sedacej časti odoláva absorpcii vlhkosti. Pena s otvorenými bunkami v operadle je prijateľná, ak je pokrytá vrstvou brániacej vlhkosti.
• Rám a základňa: Oceľový rám s práškovým nástrekom s minimálnou hrúbkou náteru 60 mikrónov poskytuje ochranu proti korózii vo vlhkom a slanom prostredí. Hardvér z nehrdzavejúcej ocele je určený pre námorné alebo pobrežné aplikácie.
• Drenážne kanály: Tvarované drenážne cesty v sedacej časti umožňujú vode vytekať a nie hromadiť sa pod operátorom.

Náhradné sedadlá pre stavebné stroje: Kritériá získavania

Náhradné sedadlá pre stavebné stroje musí zodpovedať rozmerovej a funkčnej obálke špecifikácie výrobcu pôvodného zariadenia (OEM). Nesprávna montáž ohrozuje bezpečnosť operátora a môže viesť k strate záruky na stroj. Všetky obstarávania náhradných sedadiel by sa mali riadiť týmito kritériami:

• Kompatibilita montážneho vzoru: Pred objednaním skontrolujte rozmery vzoru skrutiek (zvyčajne 4-dierové vzory s rozstupom 150 x 150 mm alebo 200 x 200 mm) oproti montážnej doske sedadla stroja.
• Zdvih odpruženia a rozsah hmotnosti: Potvrďte, že zdvih náhradného odpruženia a rozsah hmotnosti operátora zodpovedajú pôvodnej špecifikácii, aby sa zachoval výkon izolácie vibrácií.
• Rozhranie konzoly lakťovej opierky: V prípade rýpadiel a teleskopických manipulátorov s integrovanými ovládacími konzolami skontrolujte, či náhradné sedadlo akceptuje existujúci montážny hardvér konzoly.
• Štandardné bezpečnostné pásy: Náhradné sedadlá musia obsahovať systém bezpečnostných pásov certifikovaný podľa ISO 6683 alebo ekvivalentného štandardu vyžadovaného certifikáciou ROPS stroja.
• Rozmer obálky: Šírka, výška a hĺbka sedadla sa musia zmestiť do navrhnutých voľných zón kabíny. Nadrozmerné náhrady môžu prekážať pri vstupe, výstupe a núdzovom výstupe z kabíny.

Kontrolný zoznam obstarávania B2B

Pre manažérov vozového parku, nákupné tímy OEM a distribútorov náhradných dielov, ktorí získavajú hromadné zdroje, by sa v každom dokumente so špecifikáciou sedadla alebo žiadosti o cenovú ponuku mali objaviť nasledujúce položky:

• Dokumentácia o súlade s normou ISO 7096: Vyžiadajte si protokoly o testoch, ktoré potvrdzujú, že sedadlo spĺňa požiadavky laboratórnych testov vibrácií ISO 7096 pre príslušnú triedu stroja (EM1 až EM9).
• Rozsah nastavenia hmotnosti a menovitá hmotnosť operátora: Potvrďte minimálnu a maximálnu hmotnosť operátora, pre ktorú je odpruženie kalibrované.
• Špecifikácia poťahového materiálu: Vyžiadajte si materiálový list vrátane odolnosti proti oderu, odolnosti voči UV žiareniu a prevádzkového teplotného rozsahu.
• Hustota peny a ILD (deformácia vtlačenia): Špecifikujte minimálnu hustotu peny (45 kg/m3 pre panvu sedadla) a hodnotu ILD (zvyčajne 35–45 N pre aplikácie na stavebné sedadlá).
• Záručné podmienky: Definujte minimálnu záručnú dobu (zvyčajne 12 až 24 mesiacov) a kryté poruchové režimy, vrátane mechanizmu odpruženia, peny a integrity krytu.
• MOQ a dodacia lehota: Stanovte minimálne objednávacie množstvá a výrobné časy pre štandardné katalógové miesta aj pre varianty konfigurované na mieru.
• Dostupnosť náhradných dielov: Potvrďte dostupnosť jednotlivých náhradných komponentov (súpravy pruženia, penové súpravy, krycie plášte) na podporu programov údržby vozového parku.

Často kladené otázky

1. Aká je norma ISO na testovanie sedadiel stavebných strojov?

ISO 7096 je primárna medzinárodná norma pre laboratórne hodnotenie prenosu vibrácií pôsobiacich na celé telo sedadlá stavebných strojov . Definuje deväť vstupných spektier stroja (EM1 až EM9), ktoré zodpovedajú rôznym typom strojov, ako sú kolesové nakladače, zhutňovače pôdy a pásové rýpadlá. Každé spektrum simuluje profil vibrácií typický pre danú triedu strojov. Aby sa sedadlo považovalo za vyhovujúce, musí pri testovaní s príslušným vstupným spektrom dosiahnuť maximálnu hodnotu SEAT (zvyčajne 1,0 alebo menej, v závislosti od triedy). Kupujúci by si od dodávateľov sedadiel mali vyžiadať testovacie správy podľa normy ISO 7096 a overiť, či testované vstupné spektrum zodpovedá cieľovému typu stroja.

2. Ako často by sa mali vymieňať sedadlá stavebných strojov?

Životnosť závisí od prevádzkových hodín, hmotnosti operátora, podmienok prostredia a typu zavesenia. Vo všeobecnosti platí, že mechanizmy odpruženia by sa mali kontrolovať každých 2 000 prevádzkových hodín a vymeniť, keď merania hodnoty SEAT alebo fyzická kontrola odhalia zhoršený izolačný výkon. Súprava kompresie peny presahujúca 25 percent pôvodnej hrúbky je spoľahlivým indikátorom toho, že pena sedacej časti vyžaduje výmenu. Krycie materiály vo vonkajších aplikáciách zvyčajne vyžadujú výmenu každých 3 až 5 rokov kvôli degradácii UV žiarením a oderu. Proaktívne nahradenie náhradné sedadlá pre stavebné stroje pred poruchou znižuje riziko zranenia operátora a zabraňuje neplánovaným prestojom.

3. Môže univerzálna sedačka nahradiť sedačku špecifickú pre OEM?

Univerzálne sedadlá pre trh s náhradnými dielmi môžu nahradiť sedadlá OEM, ak sa overí, že montážny vzor, ​​rozmerový obal, špecifikácia zavesenia a štandard bezpečnostných pásov sa zhodujú. Mnohí dodávatelia na trhu s náhradnými dielmi vyrábajú sedadlá s nastaviteľnými montážnymi adaptérmi, ktoré sa prispôsobujú rôznym vzorom skrutiek. Sedadlá s integrovanými ovládacími konzolami – bežné na rýpadlách – však vyžadujú rozhrania na montáž konzoly špecifické pre stroj, ktoré univerzálne sedadlá nemusia podporovať. Pred špecifikovaním univerzálnej náhrady pre flotilové aplikácie si vždy porovnajte model stroja, rozmery kabíny a požiadavky na pripevnenie konzoly.

4. Aký je rozdiel medzi mechanickou a vzduchom odpruženou sedačkou na stavebné použitie?

Mechanicky odpružené sedadlo využíva systém vinutých pružín a tlmičov na izoláciu vibrácií. Nevyžaduje žiadny externý zdroj energie a je vhodný pre stroje bez prívodu stlačeného vzduchu. Vzduchom odpružené sedadlo využíva tlakovú membránu na podporu hmotnosti operátora a izoluje vibrácie. Poskytuje presnejšie nastavenie hmotnosti a vo všeobecnosti dosahuje nižšie hodnoty SEAT v celom rozsahu hmotnosti operátora. Vzduchové systémy vyžadujú prívod čistého, suchého stlačeného vzduchu s tlakom 6 až 8 barov, ktorý väčšina moderných stavebných strojov zabezpečuje prostredníctvom HVAC alebo pneumatického okruhu kabíny. Na obstarávanie vozového parku, Sedadlá stavebných strojov so systémom odpruženias vo vzduchovej konfigurácii sú preferované pre vysokohodinové aplikácie, kde je primárnym cieľom minimalizácia vystavenia vibráciám.

Referencie

• Medzinárodná organizácia pre normalizáciu. ISO 7096: Stroje na zemné práce – Laboratórne hodnotenie vibrácií sedadla operátora . ISO, Ženeva.
• Medzinárodná organizácia pre normalizáciu. ISO 2631-1: Mechanické vibrácie a otrasy – Hodnotenie vystavenia človeka vibráciám pôsobiacim na celé telo, Časť 1: Všeobecné požiadavky . ISO, Ženeva.
• Európsky parlament a Rada. Smernica 2002/44/ES o minimálnych zdravotných a bezpečnostných požiadavkách týkajúcich sa vystavenia pracovníkov rizikám vyplývajúcim z fyzikálnych faktorov (vibrácie) . Úradný vestník Európskej únie, 2002.
• Medzinárodná organizácia pre normalizáciu. ISO 6683: Stroje na zemné práce – Bezpečnostné pásy a ukotvenia bezpečnostných pásov – Požiadavky na výkon a testy . ISO, Ženeva.
• Griffin, M.J. Príručka ľudskej vibrácie . Academic Press, Londýn, 1990.
• Európska agentúra pre bezpečnosť a ochranu zdravia pri práci. Vibrácie celého tela: Expozícia pracovníkov v stavebnom sektore . EU-OSHA, Bilbao, 2008. $
